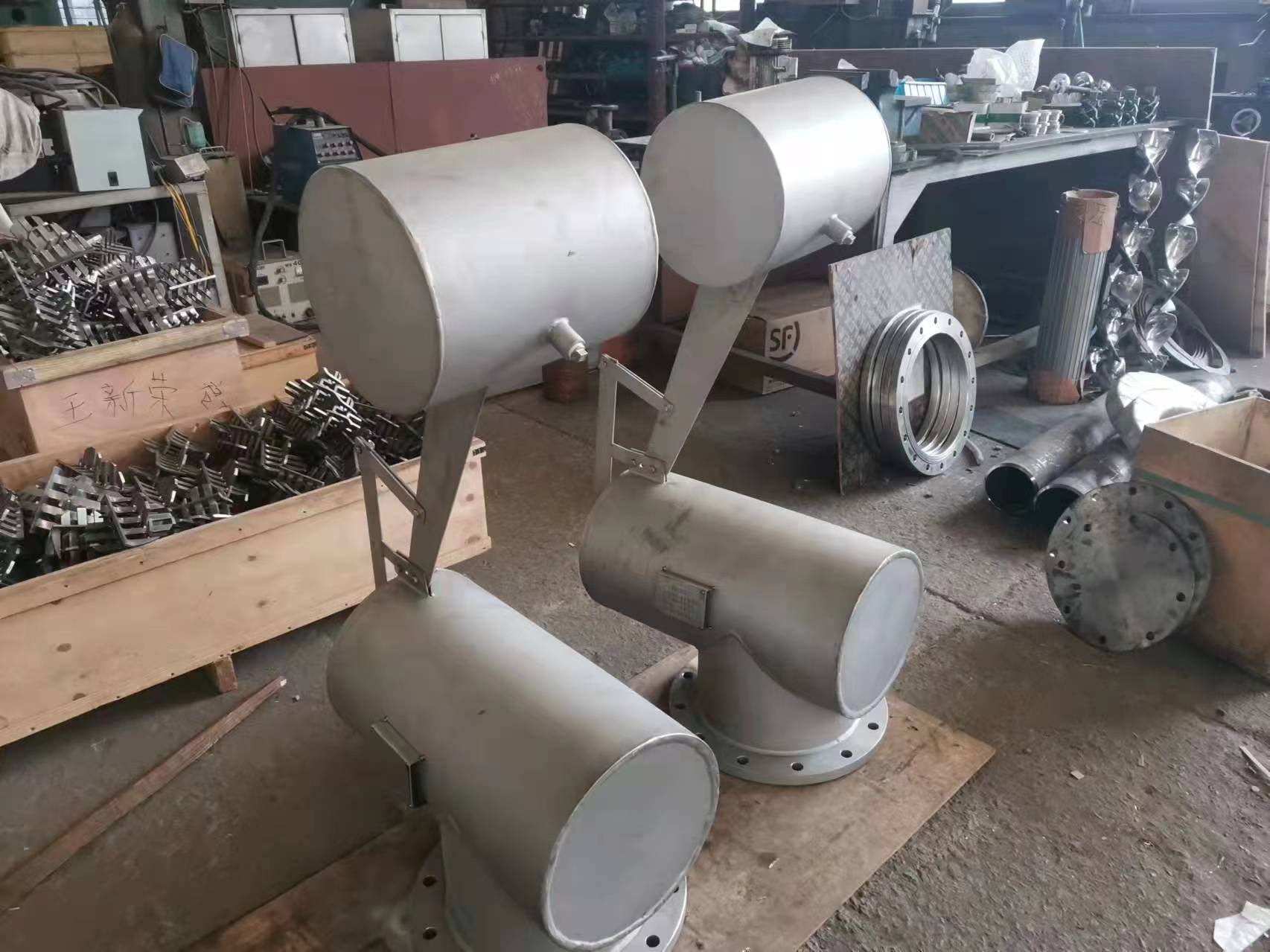

截油排水器是根据油水密度不同的特点,依靠浮筒在油水介质中的浮力差实现截油排水。

截油排水器是根据油水密度不同的特点,依靠浮筒在油水介质中的浮力差实现截油排水。当沉砂井里有水,且达到一定高度时浮筒上浮,通过杠杆只要较小的力就能将减压阀打开,并使排水阀芯中的通气孔打开,水从排水阀流入出水筒内,实现减压,浮筒继续上浮,将排水阀打开,水从排水阀进入出水筒内,由出水筒排水。沉砂井内的介质是油时,浮筒下沉,通过杠杆将减压阀芯的通气孔闭合,进而将排水阀关闭,阻止油品外泄。当天气干干旱沉砂井内无水时,排水阀自动保持关闭状态。当储油罐区排放系统介质是油水混合状态时,油水在沉砂井内分层,下部水由排水阀排出,油被截留在沉砂井内,只要收集沉砂井里的油即可。以此,实现了油灌区截油排水完全自动化。

截油排水器的结构原理

1、采用无背压的特殊设计结构,杠杆带动阀针移动,使阀芯外压力一致,杠杆继续移动,针阀和阀门很灵活的一起开始排水,从而解决了减压与排

水阀不同步的现象,克服了关闭不严的缺点,确保灌区安全;

 2、不需任何能源实现自动控制,安全、环保、经济;

 3、体积小、结构合理、无易损件、使用寿命长、不需补充水,使用维修方便;

 4、有水时自动开启,天旱无水时自动关闭,有油水混合物时实行油水自动分离,本设备24小时全天候工作,减轻了操作工下雨时开阀、天晴关

阀的工作压力,杜绝了跑油事故的发生。
