产品详情

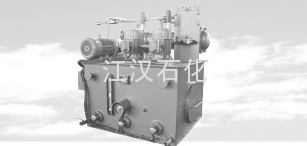

稀油润滑站

稀油润滑站主要由油箱(其内装有磁网过滤器)、低压油泵装置、高压油泵装置、双筒网片式过滤器、手动高压油泵、冷却器、管道、阀门、仪表

盘及电控柜等组成。

一、使用条件

    本产品适用于装有动静压轴承的磨机、回转窑、电机等大型设备的稀油循环润滑系统中,其工作介质为N22~N320(相当于ISO VG22~VG320

)的各种工业润滑油。

    根据动静压润滑工作原理,在启动、低速和停车时用高压系统,正常运行时用低压系统,以保证大型机械在各种不同转速运行下均能获得可靠

的润滑以延长主机寿命。

    稀油站的高压部分压力为31.5M P a,流量为2.5L/m i n,低压部分压力为0.4MPa;流量为16~125L/min,稀油站具有过滤、冷却、加热等

装置和联锁、报警、自控等功能。

    该产品的性能参数及尺寸应符合表和图中的规定;装置由油站、仪表盘、电控柜(可用PLC控制)成套组成。

三、结构特点

    本产品主要由油箱(其内装有磁网过滤器)、低压油泵装置、高压油泵装置、双筒网片式过滤器、手动高压油泵、冷却器、管道、阀门、仪表

盘及电控柜等组成。

    在主机启动前,先启动低压泵,当低压供油压力正常后,启动吸口联于低压管道上的高压油泵,高压油经高压单向阀送往静压轴承,当高压

达一定值使主轴浮起时,主机就可启动、低速运行或停止;主机转速正常后,就可以停止高压泵(低速运行除外),但低压油泵必须正常供油;

低压油泵从油箱吸油后经单向阀,双筒网式过滤器、冷却器后亦往静压轴承,维持主机正常供油;若主机停止后,尚要定时由高压泵和低压泵

供油,则由时间继电器进行控制向润滑点断续供油。

    高、低压力的具体数值分别由系统中的低压安全阀和高压溢流阀控制。

    主机正常运行时,低压泵一台工作,一台备用,若系统压力下降到某值时,备用泵启动投入运行,达到正常压力时备用泵停止。若备用泵

启动后压力仍下降到某一更低值时,就应发出报警讯号,考虑主机停车。

    高压柱塞泵有故障时,可由备用手动油泵供油。

    过滤器置于冷却器前,使粘度较小的油先通过过滤器,以提高过滤效果,过滤器一筒工作,一筒备用,由手动切换阀

控制。  油箱油位过低过高时均由油位讯号器发讯,人工加油或停止加油。

    回油油箱内设有磁网过滤器,能同时对油进行过滤和吸附油中铁质微粒。

    稀油站成套供货时配有仪表和电控箱,以显示运行参数和实现稀油站自控、手控或报警。

    油箱上装有电接点双金属温度计,油温低时发出信号,人工接通电加热器,达到设定温度时,自动切断电加热器。

    供油口装有铂热电阻Pt100;根据供油温度,调最高最低二个界限,用以控制冷却器的使用与否。

稀油润滑原理


产品简介 :

稀油润滑站主要由油箱(其内装有磁网过滤器)、低压油泵装置、高压油泵装置、双筒网片式过滤器、手动高压油泵、冷却器、管道、阀门、仪表

盘及电控柜等组成。
